Gpsar 3.3 et les cartes calibrées

Message par Olivier44 »

La description de Gpsar 3.3 :

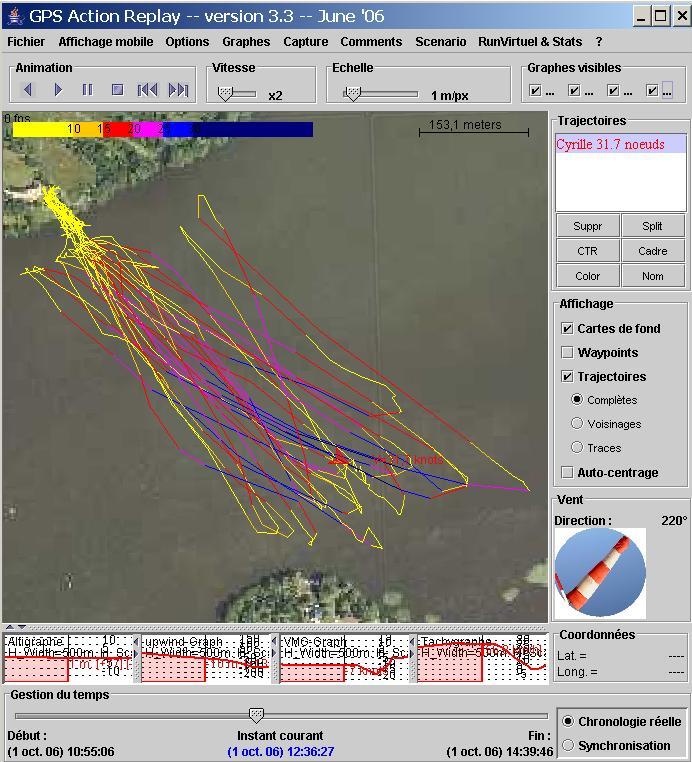

GPS Action Replay (GPSAR) version 3.3 est un logiciel gratuit qui permet de charger la trace enregistrée par un GPS et d’en créer une restitution dynamique.




La description du logiciel GPS Action Replay par son auteur Yann Mathet :

Description


Les différentes procèdures d'installation du logiciel GPSAR :

GPSActionReplay
GPS-Speedsurfing
Transjai

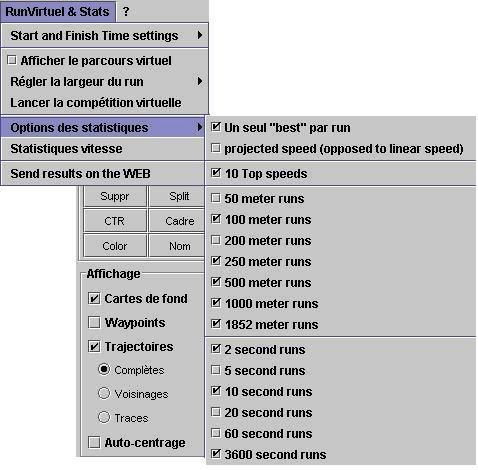

La configuration des options des statistiques :

:arrow: Sélectionner RunVirtuel & Stats puis Options des statistiques
:arrow: Cocher les options :
- un seul best par run
- 10 Top Speeds
- 100, 250, 500, 1000 et 1856 meter runs
- 2, 10 et 3600 second run




La suppression des points aberrants d'une trace gpx :

Il arrive parfois qu’une trace gpx contienne quelques points aberrants, c'est-à-dire des vitesses anormalement élevées :


Vous pouvez supprimer ces points aberrants en suivant la procédure suivante :

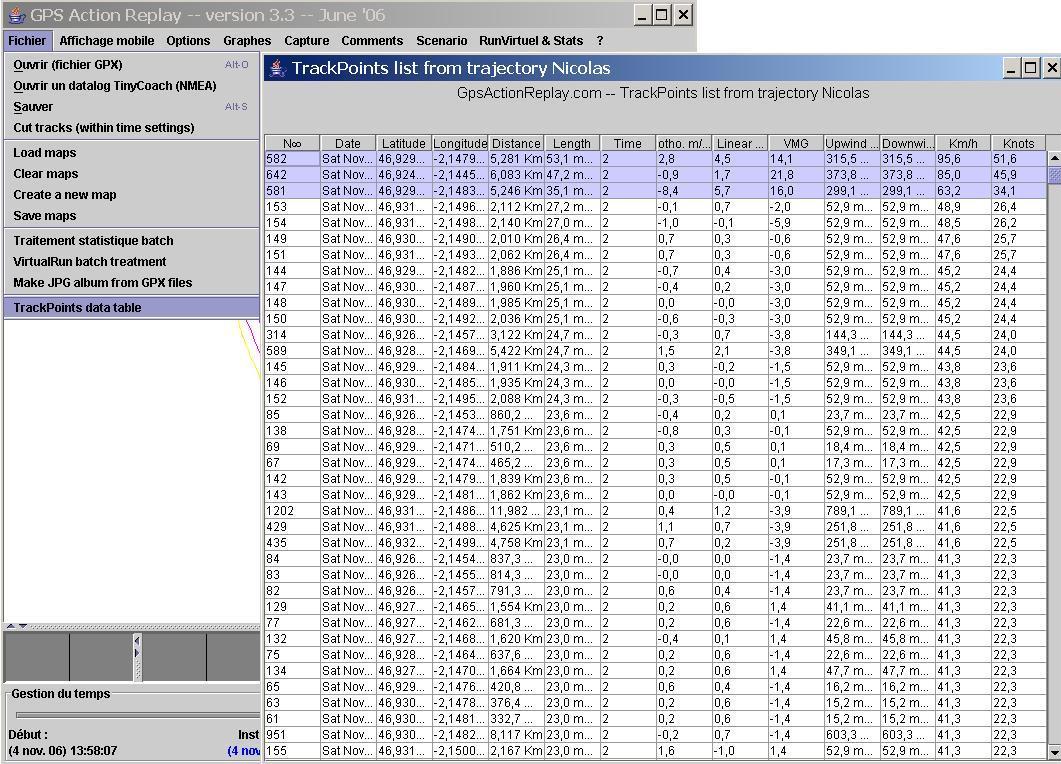

:arrow: Chargement de la trace GPX dans GPS Action Replay
:arrow: Dans Fichier, sélectionner TrackPoints data table
:arrow: Clic-gauche sur l’entête de colonne Knots
:arrow: Les vitesses sont alors triées dans l'ordre décroissant
:arrow: Vérifier si les premiers points ont des vitesses aberrantes
:arrow: Sélectionner ces points par Clic-gauche sur le premier et Shift-Gauche (Maj) + Clic-Gauche sur le dernier
:arrow: Tout le bloc est alors sélectionné
:arrow: Supprimer le bloc sélectionné en utilisant la touche BackSpace (Retour Arrière)



Affichage d'une carte en arrière plan :

GPSAR permet de superposer la trace GPS sur une carte pour une vision plus réaliste du parcours effectué. Cette carte peut être une image satellite ou une carte marine. La carte doit être calibrée c'est à dire qu'il faut lui donner des coordonnées de localisation précises pour qu'elle trouve sa juste position par rapport à la trace.

Il existe des tutos de réalisation et calibrage des cartes GPS sur les sites Gpsactionreplay et Transjai :

Gpsactionreplay
TransJai Réalisation
TransJai Calibrage

Carte de Noirmoutier du SHOM (Service Hydrographique et Océanographique de la Marine) :

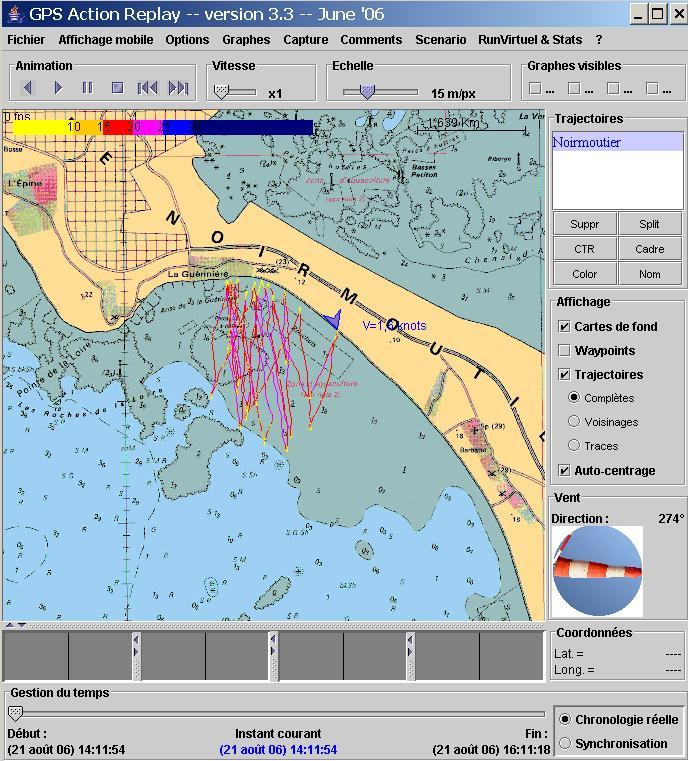

Carte de Noirmoutier calibrée et chargée :


Pour charger une carte calibrée dans GPSAR :
:arrow: Charger la trace GPX
:arrow: Dans Fichier, sélectionner Load maps



Non affichage des cartes calibrées :

Si les cartes en haute résolution (plus de 25Mo pour certaines) ne s'affichent pas, il faut modifier
le fichier distributionGPSAR/gpsar.bat de la façon suivante :

:arrow: Faire un clic droit sur ce fichier puis cliquer sur Modifier. Vous devez alors lire java -Xmx256m -jar gpsar.jar
:arrow: Remplacez le 256 ou le 512 par 1024.
:arrow: Faites Fichier, Enregistrer.

Vous venez d'allouer plus de mémoire à GPS Action Replay.


Téléchargement des cartes calibrées :

Des cartes calibrées pour GPSAR sont disponibles en téléchargement dans ce répertoire.

Faire clic droit puis "Enregistrer la cible sous" puis dézipper le fichier. Les cartes fonctionnent sous GPSAR 3.3 et sous GPSAR-Pro.

Les cartes disponibles sont :

44 - Pont Mahé / Sissable / La Turballe / La Baule / Le Pointeau - Le Cormier / Mazerolles
56 - Saint-Colomban
85 - Noirmoutier / La Tranche - Ile de Ré

Merci à tous les créateurs de ces cartes.
Avatar du membre
Olivier44
Messages : 16699
Enregistré le : lun. 21 juil. 2008 12:42
Localisation : Saint-Herblain
Contact :

Re: Gpsar 3.3

Message par Olivier44 »

Envoi des résultats GPSAR sur GPS-Speedsurfing :

GPSAR permet d'envoyer les résultats d'une trace .GPX directement à GPS-Speedsurfing.com.

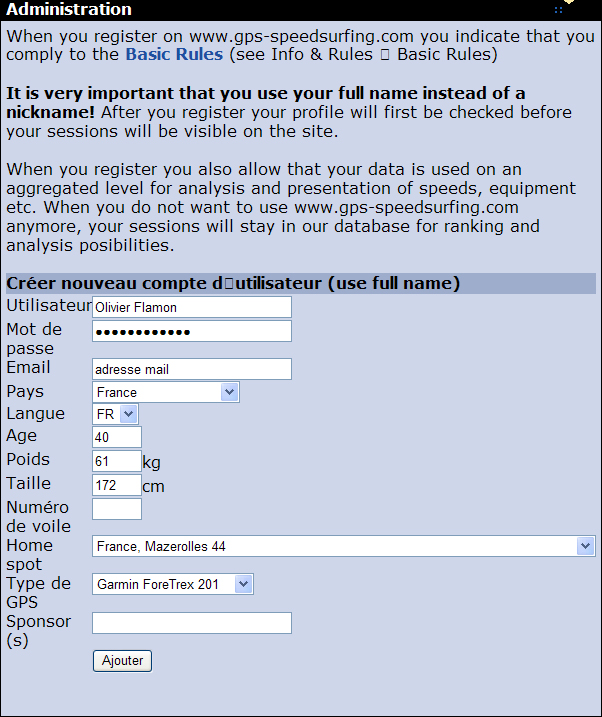

:arrow: Au préalable, il faut s'enregistrer sur GPS-Speedsurfing via le lien :
http://www.gps-speedsurfing.com / My GPS / Login / New? Register here

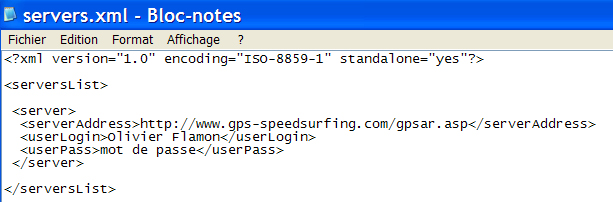

:arrow: Il faut ensuite modifier le fichier de configuration servers.xml de GPSAR qui se trouve dans le répertoire
distributionGPSAR\conf avec le Bloc-notes (clic droit sur servers.xml puis Ouvrir avec puis Bloc-notes) :
Modifier "Your Name" et "Your Password" par vos nom et mot de passe enregistrés dans GPS-Speedsurfing.

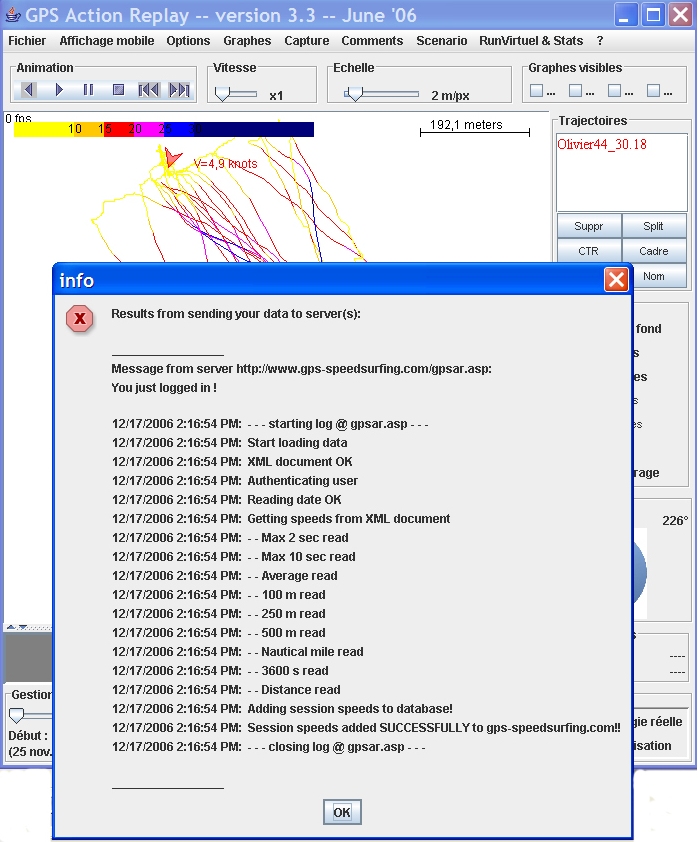

:arrow: Dans GPSAR, charger votre trace .GPX puis RunVirtuel & Stat puis Send results on the WEB



:arrow: Vous pouvez ensuite compléter votre session (spot, flotteur, voile et vent) sous GPS-Speedsurfing.



:arrow: Par défaut, le classement général se fait sur les 5 meilleurs runs de 10 secondes avec un maximum de 1 vitesse par run.


:arrow: Utiliser Classement puis Recherche pour la sélection des scores par pays, par spot, par planche et/ou par voile.

Attention :
Pour voir apparaître toutes ses sessions enregistrées, il faut faire une recherche par « Recherche par sessions ».
Si on effectue une recherche par « Recherche par classement », seule la meilleure performance est traitée.
Donc si on interroge par « Recherche par classement » et par « Spot » et que son meilleur score est sur un autre spot
alors les sessions du spot interrogé n’apparaissent pas.

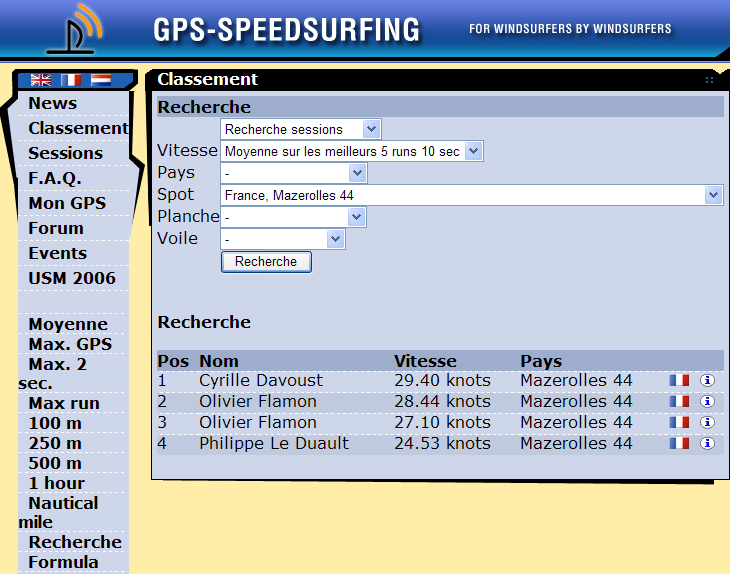

Sélection des scores par spot :

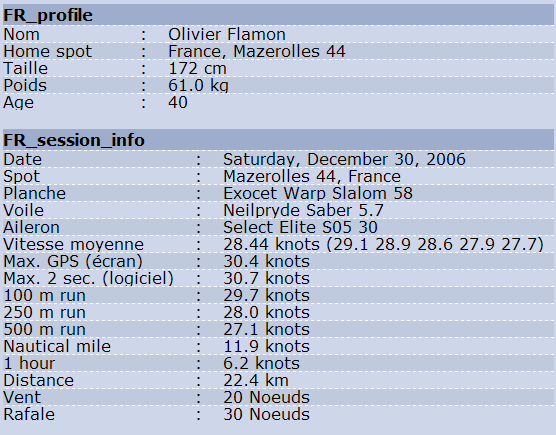

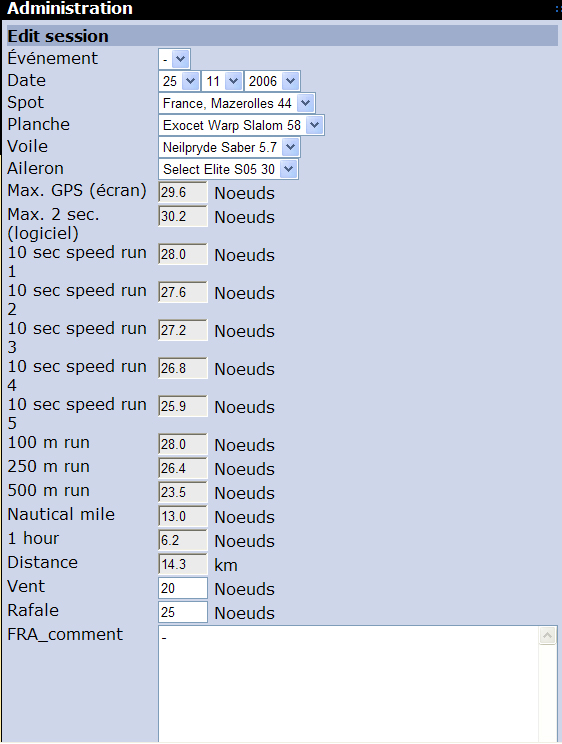

Le détail d'une session :

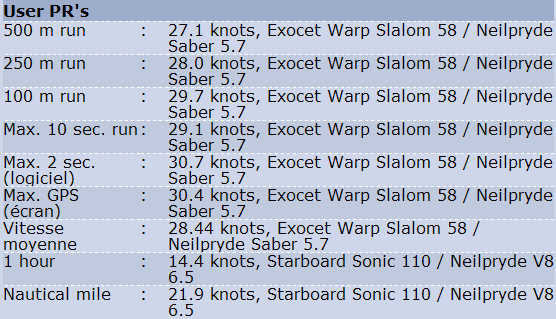

Le personal best affiché dans chaque session :



Le classement général :

Avatar du membre
Ray
Messages : 188
Enregistré le : lun. 18 oct. 2010 14:55
Localisation : La Chapelle sur Erdre
Contact :

Re: cartes calibrées

Message par Ray »

Carte allant de Penvins à la pointe du Croisic via Damgan, Kervoyal, Pénestin, Pont-Mahé, Sorlock, Piriac, la Turballe
résolution: environ 9 mètres par pixel
à télécharger sur dl.free
disponible jusqu'à 30 jours après le dernier téléchargement; plus après.
Avatar du membre
Ray
Messages : 188
Enregistré le : lun. 18 oct. 2010 14:55
Localisation : La Chapelle sur Erdre
Contact :

Gpsar 3.3 et les cartes calibrées

Message par Ray »

annule et remplace le précédent post (périmé)

Carte allant de Penvins à la pointe du Croisic via Damgan, Kervoyal, Pénestin, Pont-Mahé, Sorlock, Piriac, la Turballe
résolution: environ 9 mètres par pixel
PenvinsCroisic.zip
(446.25 Kio) Téléchargé 324 fois
